Мега-Ф Пример установки сигнализации Scher-Khan на автомобиль Nissan Qashqai (J11) Logacar 3 Logicar 3i Logicar 4 Logicar 4i Logicar 5i Logicar 6i Magicar 11 Magicar 12 Magicar 13 Magicar 14
Описание основных разъемов 4-х контактный разъем силовых выходов автозапуска (если установлен) 10-ти контактный разъем питания и управления 6-ти контактный разъем встроенных реле управления ЦЗ 16-ти контактный разъем входов/выходов Разъем встроенной НР блокировки (если установлен) 4-х контактный разъем CAN Назначение и подключение остальных разъемов подробно описано в инструкции по установке Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
Подготовка к установке Перед началом монтажа системы необходимо определить модель и комплектацию автомобиля (год выпуска, тип КПП, наличие штатной охранной системы, наличие функции Smart Key, и пр.). После определения параметров автомобиля, нужно запрограммировать встроенный CAN- модуль системы сигнализации Scher-Khan, для поддержки этого автомобиля. Сигнализации Scher-Khan выпускаются как с предустановленным программным обеспечением (прошивками), так и без прошивок. Информацию о наличии прошивок и перечне поддерживаемых блоком сигнализации автомобилей, можно найти на специальной наклейке на блоке сигнализации. Если такой наклейки на блоке нет, то прошивку в блок сигнализации необходимо установить самостоятельно, при помощи персонального компьютера с операционной системой Windows. Программирование CAN-модуля при помощи перемычек в блоке сигнализации Для блоков сигнализации с предустановленными прошивками Перемычки под сдвижной Номер программы CAN-модуля JP1 JP2 JP3 крышкой блока сигнализации Программа CAN-модуля №1 Одета Одета Одета Программа CAN-модуля №2 Снята Одета Одета Программа CAN-модуля №3 Одета Снята Одета JP3 Программа CAN-модуля №4 Снята Снята Одета Программа CAN-модуля №5 Одета Одета Снята Программа CAN-модуля №6 Снята Одета Снята JP2 JP1 Программа CAN-модуля №7 Одета Снята Снята Программирование CAN-модуля при помощи персонального компьютера Для блоков сигнализации без предустановленных прошивок. А так же для блоков с устаревшими или не подходящими прошивками. Для программирования CAN-Модуля потребуется специальная программа OpWin. Для загрузки программы перейдите по ссылке: http://support.mega-f.ru/ Для загрузки программы OpWin и CAN-прошивки необходимо соответствующим образом заполнить форму: В программе OpWin имеется описание по программированию CAN-модуля и функций сигнализации Scher-Khan Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
Версия прошивки CAN : NissanALL_v2.1.6 и выше Статусы поддерживаемые встроенным модулем CAN - датчики открытия дверей - датчик открытия багажника - датчик открытия капота - датчик работающего двигателя (сигнал тахометра) - датчик нажатия педали тормоза - датчик включенного стояночного тормоза / положения «Рarking» селектора АКПП Функции управления поддерживаемые встроенным модулем CAN - управление центральным замком автомобиля (в т.ч. при включенном зажигании) - управление разблокированием замка багажника (только при выключенном режиме охраны) - управление миганием огнями аварийной сигнализации (попеременно правым и левым бортами) - SLAVE режим (управление системой Scher-Khan со штатного брелока и при помощи штатной функции «свободные руки» (при её наличии)) Подключение проводов шины CAN Подключение к шине CAN осуществляется в жгуте диагностического разъема. Подключите зеленый провод (CAN HIGH) системы Scher-Khan к синему проводу витой пары разъёма OBD II (контакт 6). Подключите синий провод (CAN LOW) системы Scher-Khan к розовому проводу витой пары разъёма OBD II (контакт 14)(см. Рис.1) зеленый Синий Рис.1 Подключение Can Шины на разъеме OBD II Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
Подключение управления аварийной сигнализацией В CAN шине данного автомобиля присутствуют команды управления миганием огнями аварийной сигнализации (поочерёдно левым и правым бортами). Для такого варианта световой сигнализации необходимо запрограммировать функцию 3-5 в значение 2. Для синхронного мигания огнями аварийной сигнализации требуется обеспечить аналоговое подключение. Функция 3-5=1. Для управления включением/выключением аварийной сигнализации следует один из фиолетовых проводов системы Scher-Khan подключить к жёлтому проводу, контакт 11, серого 40-ка контактного разъёма вверху блока BCM.(См. рис. 2). Второй фиолетовый провод не используется. Красный/белый провод – «питание аварийной сигнализации» - подключается к «массе» автомобиля. фиолетовый Красный/белый Рис.2 управление аварийной сигнализацией Подключение питания и контроля зажигания Минус питания центрального блока системы Scher-Khan, чёрный провод, подключаем к кузову автомобиля, используя штатный болт. Пример показан на рис. 3. черный Рис.3 Минус питания системы Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
В качестве источника +12V возможно использование толстого зелёного провода, расположенного на разъёме с обратной стороны блока предохранителей, см. рис. 4 и 4а. К этому проводу подключаем красный провод системы Scher-Khan через предохранитель 5А (входит в комплект). Тыльная сторона блока предохранителей красный зеленый Рис.4 подключение плюса питания и контроля зажигания Подключение контроля зажигания - зелёный тонкий провод системы Scher-Khan, осуществляем в том же жгуте путём подключения к бежевому проводу, см. рис. 4 Подключение зеленого тонкого провода(контроль зажигания) обязательно, для всех систем и всех комплектаций автомобиля Блокировка двигателя В качестве блокировки можно использовать блокировку цепи питания топливного насоса - красный провод в правом пороге, см. рис. 10. Для этого применяем внешнее реле блокировки системы Scher-Khan 87 87a 86 85 30 синий Рис. Блокировка бензонасоса Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru

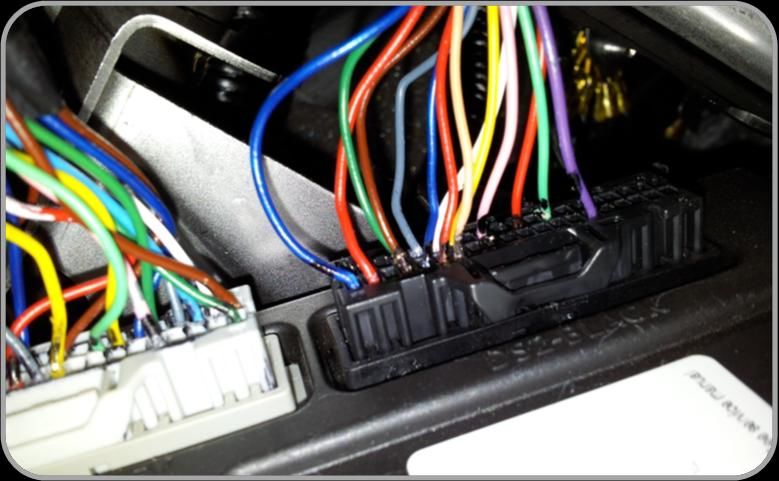

Подключение цепей автозапуска для автомобилей с механическим ключом Для реализации автоматического запуска необходимо обеспечить подключение к слаботочным цепям замка зажигания, управляемым сигналами отрицательной полярности. Подключение осуществляется на чёрном 40-ка контактном разъёме вверху блока BCM автомобиля. Подключение выхода «Зажигание» Подключите жёлтый/белый провод, доп. канал 4 системы Scher-Khan, к серому проводу, контакт 25 на указанном разъёме блока BCM. Подключение выхода «Стартер» Подключите жёлтый провод, доп. канал 3 системы Scher-Khan, к красному проводу, контакт 2 на том же разъёме блока BCM (См.рис.6). Для работы доп. каналов 3 и 4 по алгоритму слаботочных отрицательных выходов дистанционного запуска двигателя необходимо запрограммировать функцию 2-14=3 Желтый/белый желтый Рис.6 подключение цепей дистанционного запуска установка и подключение обходчика штатного иммобилайзера Для корректного обхода штатного иммобилайзера автомобиля в режиме автоматического запуска поступаем следующим образом. 1. Вынимаем плату с чипом без элементов питания из автомобильного ключа.(См. рис. 7). 2. Помещаем плату в обходчик иммобилайзера Scher-Khan BP-2 3. Обходчик иммобилайзера следует аккуратно и скрытно расположить в салоне автомобиля. 4. Внешнюю рамку обходчика крепим на корпусе замка зажигания (См. рис. 8). .Модуль обхода штатного иммобилайзера Scher-Khan BP-2 с помещённым внутрь чипом запитываем по следующей схеме: красный провод BP-2 - от постоянного источника +12В, чёрный провод BP-2 - от доп. канала 2, фиолетовый/белый провод системы Scher-Khan. Для работы доп. канала 2 по алгоритму управления модулем обхода иммобилайзера установить функцию 3-6=2. Сигнал на выходе доп. канала появляется за 1 сек. до включения зажигания. В случае неуспешной первой попытки дистанционного запуска сигнал на выходе доп. канала 2 пропадает сразу после выключения выхода "зажигание" на блоке сигнализации ~ на 1 сек., и вновь появляется ~ за 0,5 сек. до повторного включения выхода "зажигание" на блоке сигнализации во второй попытке автозапуска. Аналогично доп. канал 2 работает в случае необходимости третьей попытки автозапуска. Телефон технической поддержки 8 (800) Рис.7 плата ключа с чипом Рис.8555-3-911 расположение внешней рамки Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
Подключение автозапуска Подключение осуществляется на чёрном 40-ка контактном разъёме вверху блока BCM автомобиля, и на чёрном 24-х контактном разъёме в центре блока BCM. Подключение имитации нажатия кнопки Start&Stop Подключаем выход доп. канал 7, белый провод, на красный провод, контакт 21, чёрного разъёма вверху блока BCM – управление кнопкой «Start&Stop», (см. рис. 9). Для правильной работы доп. канала 7 функцию 2-25 следует установить в значение 3. Алгоритм работы автозапуска следующий: после получения системой Scher-Khan команды на выполнение автозапуска сначала доп. канал 7 подачей импульса длительностью 1 сек. включает положение "зажигание" в автомобиле, а после того, как в CAN шине автомобиля появляется статус "зажигание", по команде встроенного CAN модуля (если функция 3- 7=2, или 3-7=4), включается доп. канал №6, имитирующий нажатие педали тормоза. Выключается реле доп. канала 6 сразу после выключения доп. канала 7, подающего второй импульс длительностью 1 сек. - команду на запуск двигателя кнопкой, происходящий по истечении времени , выбранного функцией 2- 25=3 (10 сек.). белый Рис. 9 Имитация нажатия кнопки старт-стоп. Подключение имитации нажатия педали тормоза Для реализации функции автоматического дистанционного запуска необходимо выполнить подключение к педали тормоза для имитации её нажатия перед стартом. Для этого используем доп. канал 6 - серый провод системы Scher-Khan (при этом серый/белый провод подключаем на +12В, а серый/чёрный провод того же разъёма не используется). Подключаем указанный серый провод к зелёному проводу, контакт 5 24-х контактного чёрного разъёма блока BCM, см. рис. 10, и программируем работу 6-го доп. канала функцией 2-21=3 (имитация нажатия педали тормоза). Для включения доп. канала 6 по команде CAN модуля также необходимо запрограммировать функцию 3-7=2, (или 3-7=4 для управления перехватом работой двигателя после автозапуска без глушения). Подробнее описание работы доп. канала 6 по команде CAN модуля изложено в разделе выше. Алгоритм перехвата будет следующий: после снятия с режима охраны системы, работающей в режиме автоматического запуска, необходимо, в течение времени не более 120 секунд, (и при этом до истечения времени, определяемого функцией 1-7 - время прогрева двигателя при автозапуске), нажать педаль тормоза на время не менее, чем 1 сек. После этого, в случае необходимости заглушить автомобиль, возможно для этого воспользоваться штатной кнопкой Start&Stop Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
+12в серый/белый серый Рис. 10 Имитация нажатия педали тормоза установка и подключение обходчика штатного иммобилайзера Для корректного обхода штатного иммобилайзера автомобиля в режиме автоматического запуска поступаем следующим образом. 1. Вынимаем плату без элементов питания (с чипом и передающей антенной) из автомобильного ключа. 2. Помещаем плату в обходчик иммобилайзера Scher-Khan BP-2 так, чтобы линии магнитной индукции передающей антенны ключа и рамки блока обходчика иммобилайзера были параллельны (См. рис. 7). Из- за нестандартного расположения платы с передающей антенной корпус обходчика иммобилайзера нуждается в соответствующей доработке. 3. Обходчик иммобилайзера следует аккуратно и скрытно расположить в салоне автомобиля. 4. Внешнюю рамку обходчика крепим на корпусе кнопки Start&Stop. .Модуль обхода штатного иммобилайзера Scher-Khan BP-2 с помещённым внутрь чип-ключом запитываем по следующей схеме: красный провод BP-2 - от постоянного источника +12В, чёрный провод BP-2 - от доп. канала 2 ,фиолетовый/белый провод системы Scher-Khan. Для работы доп. канала 2 по алгоритму управления модулем обхода иммобилайзера установить функцию 3-6=2. Сигнал на выходе доп. канала появляется за 1 сек. до включения зажигания. В случае неуспешной первой попытки дистанционного запуска сигнал на выходе доп. канала 2 пропадает сразу после выключения выхода "зажигание" на блоке сигнализации ~ на 1 сек., и вновь появляется ~ за 0,5 сек. до повторного включения выхода "зажигание" на блоке сигнализации во второй попытке автозапуска. Аналогично доп. канал 2 работает в случае необходимости третьей попытки автозапуска. Рис. 11 Расположение чип ключа в обходчике Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
красный +12в черный Фиолетовый/белый 90 90 SCHER-KHAN BP-2 Имитация открытия водительской двери Для корректного завершения режимов автозапуска, а также резервирования автозапуска (для автомобилей с механической КПП), «Pit-Stop» и «Турбо», следует также сымитировать открывание водительской двери автомобиля при завершении этих режимов. Для этого подключаем доп. канал 1 - белый провод системы Scher-Khan, на провод датчика водительской двери – голубой провод, контакт 17 зелёного разъёма блока BCM (См. рис 12). При этом функция 3-6 - назначение доп. каналов 1 и 2 - установлена в значение 2 – доп. каналы работают под управлением встроенного CAN модуля. Доп. канал 1 сработает (учтено в прошивке) при завершении автоматических режимов на 0,5 секунды, имитируя открывание водительской двери и вынос чип-ключа, расположенного в обходчике, из салона автомобиля, что обеспечивает выключение электрических цепей автомобиля и «засыпание» CAN шины. При срабатывании доп. канала 1 статус концевиков дверей по CAN шине на время срабатывания корректно блокируется. белый Рис. 12 Имитация открывания водительской двери Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
Программирование тахометрического сигнала После установки системы, для корректной работы функции автозапуска, Pit-stop, турбо и т.д, необходимо запрограммировать тахометрический сигнал. Алгоритм программирования описан в руководстве по установке. По завершении установки и подключения системы тревожной сигнализации Scher-Khan необходимо произвести настройки функций, и затем обучить штатному брелоку. Для автомобилей с механическим замком зажигания программная петля перекушена (для отмены необходимости резервирования автоматического запуска на автомобиле с вариатором CVT) программная петля замкнута (для выполнения резервирования автоматического запуска на автомобиле с механической КПП) 1-7=2 (время прогрева двигателя в режиме автозапуска 15 минут) 1-17=2 (для использования SLAVE режима) 2-6=2 (если встроенное реле блокирует зажигание или бензонасос) 2-14=3 (доп. каналы 3,4 и 5 работают по алгоритму слаботочных отрицательных выходов дистанционного запуска двигателя) 2-28=1 (на автомобиле с Автоматической коробкой передач читается сумма сигналов стояночного тормоза и положения «Parking» АКПП, (для использования режима «Турбо» 2-28=2,3 или 4)) 2-30=1 (контроль работы двигателя по сигналу тахометра) 3-3=1 (встроенный CAN модуль используется) 3-4=2 (управление центральным замком по CAN) 3-5=2 ( для управления миганием огнями аварийной сигнализации попеременно правым и левым бортами по команде CAN модуля; для синхронного мигания требуется аналоговое подключение, установить 3-5=1) 3-6=2 (управление работой доп. каналов 1 и 2 по команде CAN модуля, доп. канал 1 используется для имитации открытия двери водителя по завершению автозапуска, доп. канал 2 используется для организации работы модуля обхода иммобилайзера) 3-8=1 (параметр №1 работы встроенного CAN модуля) 3-9=1 (параметр №2 работы встроенного CAN модуля) Для автомобилей с SSB 1-7=2 (время прогрева двигателя в режиме автозапуска 15 минут) 1-17=2 (для использования SLAVE режима) 2-6=1 (если внешнее реле блокирует зажигание или бензонасос) 2-21=3 (доп. канал 6 имитирует нажатие на педаль тормоза) 2-25=3 (интервал времени между включением зажигания и включением стартера – для корректной работы доп. канала 7) 2-28=1 (на автомобиле с Автоматической коробкой передач читается сумма сигналов стояночного тормоза и положения «Parking» АКПП, (для использования режима «Турбо» 2-28=2,3 или 4)) 2-30=1 (контроль работы двигателя по сигналу тахометра) 3-3=1 (встроенный CAN модуль используется) 3-4=2 (управление центральным замком по CAN) 3-5=2 ( для управления миганием огнями аварийной сигнализации попеременно правым и левым бортами по команде CAN модуля; для синхронного мигания требуется аналоговое подключение, установить 3-5=1) 3-6=2 (управление работой доп. каналов 1 и 2 по команде CAN модуля, доп. канал 1 используется для имитации открытия двери водителя по завершению автозапуска, доп. канал 2 используется для организации работы модуля обхода иммобилайзера) 3-7=2 (управление нажатием педали тормоза по команде CAN модуля) или 3-7=4 (дополнительно к тому управление перехватом работой двигателя после автозапуска без глушения) 3-8=1 (параметр №1 работы встроенного CAN модуля) 3-9=1 (параметр №2 работы встроенного CAN модуля) Замечания и пожелания по данной карте просьба отправлять на e-mail: support@mega-f.ru Телефон технической поддержки 8 (800) 555-3-911 Программное обеспечение и документацию можно получить на сайте компании «Мега-Ф» www.mega-f.ru и www.scher-khan.ru
