Результаты исполнения Программы НИОКР в 2014 году - Апрель 2015 г.
←
→
Транскрипция содержимого страницы
Если ваш браузер не отображает страницу правильно, пожалуйста, читайте содержимое страницы ниже
Результаты исполнения Программы НИОКР в 2014 году
Апрель 2015 г.
Общие системные вопросы создания и функционирования электрических сетей 2
Тема: Исследование средств и разработка методики подавления смещения нейтрали трансформаторов
напряжения (ТН) в пунктах коммерческого учета электрической энергии (ПКУ) с учетом конфигурации сети и ее
физического состояния
Заказчик: Эксплуатационный эффект:
ОАО «Тюменьэнерго» Применение разработанных рекомендаций и методики выбора средств подавления
феррорезонансных явлений и смещения нейтрали на ТН в сетях 10 кВ на ПКУ
Исполнитель: ФГБОУ ВПО «Южно- позволяет снизить:
Уральский государственный университет» количество однофазных замыканий на землю (ОДЗ), перенапряжения при ОДЗ,
количество отказов и выходов из строя ПКУ-10.
Сроки реализации:
2013-2014 гг.
Экономический эффект: «VOReZAN»
Цель: выявить причины срабатывания Снижение затрат на:
предохранителей с повреждением ТН ПКУ -величину недополученной
10 кВ, связанным с феррорезонансными прибыли из-за недоучета
явлениями и смещениями нейтрали, и электроэнергии при вводе в
разработать методику выбора средств по эксплуатацию системы
устранению этих причин или резкому коммерческого учета э/э в сети 10
ограничению их влияния на кВ);
работоспособность ТН 10 кВ. -обслуживание и ремонты
Внедрение: электрооборудования, вызванные
1) В 2015-2016 гг. будет собрана отключениями ПКУ;
статистика повреждаемости на фидерах -повышение надежности работы
от ПС Епанчинский водозабор, Кирсарай, оборудования и срока его службы
Зверосовхоз, Сумкино, Ульяновская (снижение количества ОДЗ,
Тобольского ТПО филиала Тюменские снижение перенапряжений при Методика разработанного программного
распределительные сети. ОДЗ и ОЗЗ и, как следствие, обеспечения позволяет производить
снижение повреждений инженерные расчеты и выбор оборудования по
2) Установить в Южном ТПО ПКУ-10 на 2-х резистивному и комбинированному заземлению
фидерах от ПС Заводоуковская и 2-х оборудования, в том числе,
нейтрали в сетях 10 кВ.
фидерах от ПС Комсомольская (2015 г.) повреждений ТН в ПКУ).
Общие системные вопросы создания и функционирования электрических сетей 3
Тема: «Исследование несимметричных режимов работы воздушных линий напряжением 380 В с целью выбора
параметров устройств для их выявления»
Заказчик: ОАО «МРСК Урала» Эксплуатационный эффект:
Повышение условия электробезопасности работы ВЛ-0,38 кВ путем
Исполнитель: ФГБОУ ВПО «Южно- выявления однофазных коротких замыканий и обрывов фазных и нулевых
Уральский государственный проводов линии и своевременная их локализация.
университет»
1. Разработанная методика и рекомендации расстановки в электрической сети
Сроки реализации: средств токовых защит воздушных линий напряжением 380 В от однофазных
2013-2014 гг. коротких замыканий направлена в производственные отделения и применяется
для секционирования протяжённых ВЛ-0,38 кВ при установке ПВР-0,38.
Цель: 2.Разработанная система защиты прошла испытания на физической модели и в
1. Разработка методики и опытной электрической сети. При испытаниях создано 27 вариантов режимов
рекомендаций расстановки в работы электрической сети, которые система защиты отработала функционально
электрической сети средств правильно без каких-либо сбоев.
токовых защит ВЛ 380 В от
однофазных коротких замыканий.
2. Разработка дополнительных Система защиты от обрывов фазных и нулевого проводов,
построенная с использованием микропроцессорных счётчиков и
функций для счётчиков передачи команды отключающего сигнала по GSM-каналу
электроэнергии, позволяющих
выявлять обрывы фазных и
нулевых проводов ВЛ 380 В, для
обеспечения их безопасной
эксплуатации.
Экономический эффект:
Экономическая эффективность от
проведения НИР не
рассматривается.
Общие системные вопросы создания и функционирования электрических сетей 4
Тема: Концепция построения инновационной электрической сети 0,4-6(10) кВ в отдельно взятом населенном пункте с
применением элементов «умных» электрических сетей и индивидуальных трансформаторных ПС (1 дом – 1
трансформатор)
Заказчик: Эффект от внедрения:
ОАО «МРСК Центра и Приволжья» - снижение инвестиционных затрат за счет строительства ВЛ 0,95 кВ вместо
строительства трансформаторной подстанции 10/0,4 кВ
Исполнитель:
- снижение эксплуатационных затрат на распределительной сети (РС) по
ОАО «НИИЦ МРСК»
пилотному варианту, приведенные к последнему году эксплуатации, на 35.5 %
Сроки реализации: ниже аналогичного показателя по РС, выполненной по традиционному
2012-2014 гг. варианту
Цель: Задачи, решаемые в рамках реализации проекта:
создание нового класса адаптация распределительных сетей к росту электрических нагрузок
электроустановок - «Столбовая сокращение коммерческих потерь (несанкционированных подключений)
индивидуальная ПС», разработка сокращение затрат на строительство и эксплуатацию электрических сетей
принципов построения повышение управляемости и наблюдательности сети
распределительной сети нового создание условий для предоставления потребителю новых сервисных
класса напряжения 0,95 кВ возможностей
Схема пилотного участка сети Установка на опоре
Результат: пилотный участок БКТП
трансформатора
Lэфф.0,95кВ=890 м
распределительной сети в
Lэфф.0,4кВ=390 м
г.Богородск Нижегородской обл. с ВНТ
Т
6/0,95/0,4
применением 10 индивидуальных Пр 0,4 кВ
АВ
ТП 0,55/0,23 кВ и 0,95/0,4 кВ с 0,95 кВ
совместной подвеской сетей 0,4 и 630 кВА
0,95 кВ на участке 390 м АВ 0,95/0,4 0,55/0,23
25 кВА 16 кВА
Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП 5

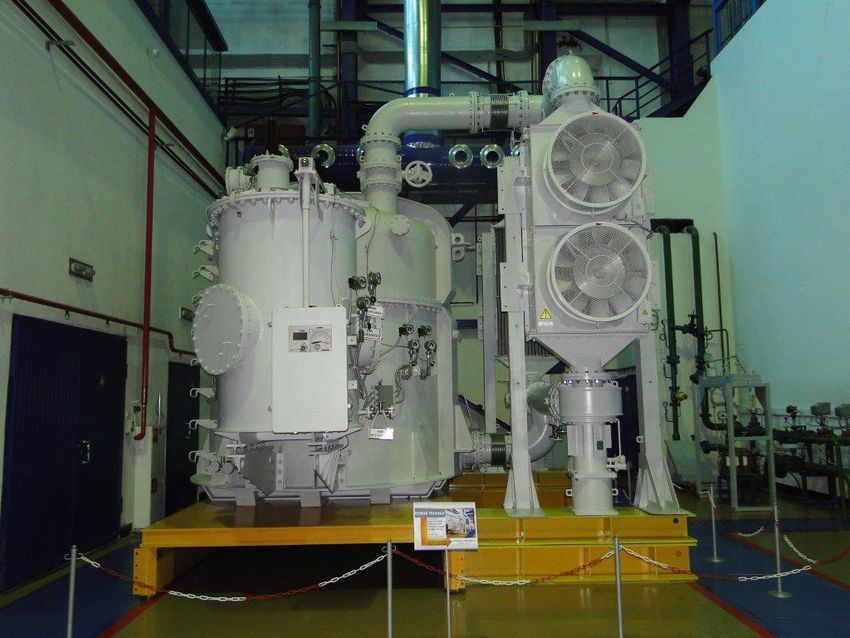

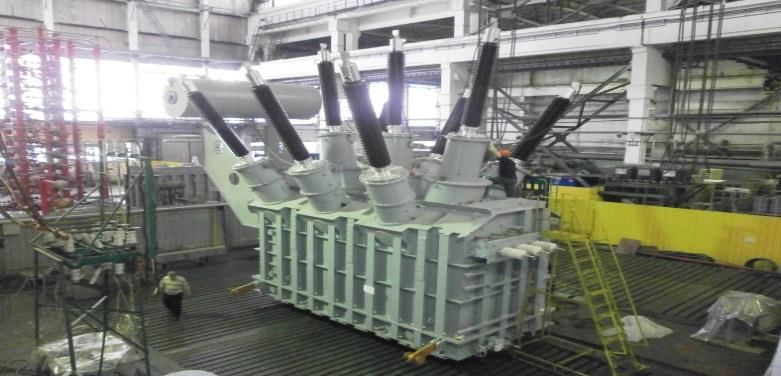

Тема: Разработка и изготовление опытного образца силового элегазового трансформатора на напряжение 220 кВ
мощностью 63 МВА.
Заказчик: Эксплуатационный эффект:
ОАО «ФСК ЕЭС» Пожаро- и взрывобезопасность, использование в закрытых ПС, высокая
Исполнитель: экологичность, компактность и малый вес, низкий уровень шума, не требуется
ОАО «ЭЛЕКТРОЗАВОД» сооружение маслоприемника, отсутствие расширителя, что для условий
подземной установки позволяет уменьшить вертикальные размеры
Сроки реализации: подстанции, отсутствие системы пожаротушения, функциональная стойкость в
2011-2014 гг. течение 15-20 минут при воздействии огня извне.
Цель:
Создание новой технологии и конструкции силового
однофазного трансформатора класса напряжения 220
кВ с элегазовой изоляцией и охлаждением,
предназначенного для работы в нормальных условиях.
Экономический эффект:
Использование силовых элегазовых трансформаторов
позволит сократить затраты на техническое
обслуживание и на систему пожаротушения
подстанции; уменьшить затраты на землепользование
в связи с более рациональной компоновкой
подстанции и возможностью подземной установки
оборудования.
Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП 6
Тема: Разработка и изготовление опытно-промышленного образца ФПУ для ПС 500 кВ Восход
Заказчик:
ОАО «ФСК ЕЭС» Эксплуатационный эффект:
Установка ФПУ на ПС 500 кВ Восход позволяет устранить перегрузку ВЛ 220 кВ
Татарская-Восход, управлять перетоком мощности в сечении Урал-Сибирь,
Исполнитель: ОАО «ЭНИН», ООО
перераспределяя его между связями сечения. При этом величина чистого
«Тольяттинский трансформатор»
дисконтированного дохода от применения ФПУ на данном объекте составит
290,7 млн.руб., срок окупаемости – 8,6 года, индекс доходности – 1,51.
Сроки реализации:
2011-2014 гг.
Планируется установка ФПУ на
Цель: ПС 500 кВ Восход
Разработка и изготовление МЭС Сибири.
опытно-промышленного образца
фазоповоротного устройства с
тиристорным управлением (ФПУ)
для установки на выбранном
объекте ЕНЭС.
Экономический эффект:
Снижение потерь
электроэнергии в прилегающей
сети к ПС 500 кВ Восход за счет
исключения кольцевых
перетоков мощности в размере
200-300 МВА.
Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП 7
Тема: Разработка и изготовление статического дугогасящего агрегата сухого исполнения для компенсации
емкостных токов в сетях 6-10 кВ.
Заказчик: Эксплуатационный эффект: Применение нового компактного
ОАО «МРСК Волги» дугогасящего агрегата сухого исполнения позволит:
- повысить надежность электроснабжения потребителей, за счет высокого
Исполнитель: быстродействия и точности настройки для эффективной ликвидации
ООО «НПП Бреслер»
последствий однофазных замыканий на «землю».
Сроки реализации: - снизить эксплуатационные расходы, за счет малых массогабаритных
2013-2014 гг. параметров, возможности размещения в закрытых помещениях,
отсутствия масла в оборудовании.
Цель: Разработка компактного
силового оборудования сухого
исполнения с улучшенными В настоящее время
характеристиками для проводится опытно-
компенсации емкостных токов промышленная эксплуатация
замыкания на «землю» в опытного образца агрегата на
распределительных сетях 6-10 кВ, ПС 110/35/10 кВ «Новая»
выполненного на одном Северного ПО филиала
магнитопроводе и в едином ОАО «МРСК Волги» -
корпусе. «Чувашэнерго».
Экономический эффект: Планируемый срок окончания
Снижение, по сравнению с существующими ОПЭ - декабрь 2015 года.
техническими решениями, общей По результатам ОПЭ
стоимости разработанного агрегата, планируется установить
расходов на строительные, монтажные и эффективность работы
наладочные работы, эксплуатационных агрегата.
расходов.
Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП 8 Тема: Разработка конструкций эстетических одноцепных и двухцепных опор для ВЛ 220 кВ Заказчик: ОАО «ФСК ЕЭС» Исполнитель: ООО «АГИС инжиниринг» Сроки реализации: 2011-2014 гг. Цель: Разработка комплектов документации на эстетические одноцепные и двухцепные опоры для ВЛ 220 кВ, в объеме, достаточном для применения в проектах нового строительства и реконструкции ВЛ. Полученный эффект: Улучшения внешнего вида воздушных линий электропередачи, проходящих по населенным пунктам, туристическо-рекреационным и парковым зонам, на пересечениях с федеральными автодорогами близ населенных пунктов, аэропортов.
Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП 9
Тема: Разработка частотозависимого резистора для подавления высокочастотных перенапряжений
Заказчик: Эксплуатационный эффект:
ОАО «Тюменьэнерго» Предотвращение и снижение числа аварий силовых трансформаторов и
Исполнитель: ФБГОУ ВПО трансформаторов напряжения при грозовых воздействиях на
«Новосибирский государственный защищаемом участке ВЛ, обеспечение бесперебойного
технический университет» (НГТУ) электроснабжения потребителей.
Сроки реализации:
2012-2014 гг. Установлены и внедрены в
опытно-промышленную
Цель: Создание принципиально эксплуатацию три опытных
нового способа защиты от образца частотозависимого
высокочастотных перенапряжений резистора в филиале
с помощью частотозависимого ОАО «Тюменьэнерго»
резистора на основе скин-эффекта. Ноябрьские электрические
сети на ПС 110кВ
Экономический эффект: «Сугмутская» (ячейка
Планируемый экономический Муравленковская-1 ф. «С»,
эффект заключается в отсутствии ячейка Муравленковская-2 ф.
затрат на ремонт аварийно- «В» и ф. «С»). Опытно-
вышедших из строя силовых промышленная эксплуатация
трансформаторов по причине выполняется с марта 2014 г.
высокочастотных составляющих
по август 2015 г.
перенапряжений.
Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП 10
Тема: Разработка шлейфового зажима спирального типа для соединения проводов АС различных диаметров
Заказчик:
Эксплуатационный эффект:
ОАО «Тюменьэнерго»
Разработанные в результате выполнения ОКР шлейфовые зажимы
Исполнитель: спирального типа для соединения проводов АС различных диаметров
ЗАО «НТЦ «Электросети» позволяют:
- увеличить надежность соединения проводов АС различного диаметра;
Сроки реализации: - снизить контактное сопротивление при соединении проводов АС
2013-2014 гг. различного диаметра;
Цель: - сократить время на выполнение монтажных работ на ВЛ.
Обеспечить соединение проводов АС
(АС70/11 - АС240/56) различного
диаметра в шлейфе и создать Установлены и внедрены в опытно-
надёжную конструкцию шлейфового промышленную эксплуатацию 15
соединения на базе арматуры опытных образцов шлейфового зажима
спирального типа. спирального типа в филиале ОАО
Экономический эффект:
«Тюменьэнерго» Северные электрические
Эффект от внедрения складывается из сети на ВЛ 110 кВ «Уренгой-Звезда 1»
снижения затрат: (опоры №9, №32); на ВЛ 110 кВ «Уренгой-
-на выполнение монтажа ВЛ; Лимбя-Яха 1» (опора №10); ВЛ 110кВ
-на оплату потерь электроэнергии за «Уренгой-Варенга-Яха 2 на ПС Ямал»
счет уменьшения контактного (опора №1); на ВЛ 110 кВ «Уренгой-
сопротивления проводов ВЛ в месте
Варенга-Яха 1» (опора №19). 5 опытных
соединения;
-на проведение повторных (аварийных) образцов остаются в резерве. Опытно-
ремонтов за счет повышения промышленная эксплуатация выполняется
надежности шлейфового соединения. с октября 2014 г. по май 2016 г.Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП 11
Тема: Разработка устройства молниезащиты на основе мультикамерной системы – разрядник мультикамерный
ШФМК-20 для ВЛ 6-20кВ на базе штыревых фарфоровых изоляторов и их модификаций
Заказчик:
Эффект от внедрения:
ОАО «МРСК Центра и Приволжья»
повышение грозоупорности ВЛ напряжением 6-20 кВ в
Исполнитель: распределительных электрических сетях
ООО «Стример Мск.» обеспечение надежности распределительных электрических сетей в
целом
Сроки реализации: повышение качества предоставляемых услуг при передаче
2012-2014 гг. электроэнергии потребителю за счёт снижения числа грозовых
отключений ВЛ
Цель:
Создание эффективной защиты от
грозовых перенапряжений ВЛ 6-20
кВ с использованием Опытная эксплуатация 47
мультикамерного принципа изоляторов-разрядников
ограничения перенапряжений проводилась в период
20.06.2013 - 01.12.2013 на
участке длиной 3 км ВЛ 10 кВ
Экономический эффект:
№ 1004 ПС «Черкутино».
NPV применения ИР в
распределительных сетях 6 – 10 кВ в
Результат положительный:
ОАО «МРСК Центра и Приволжья» отключений ВЛ не
(общая длина ВЛ - 120 743 км, при зафиксировано. До установки
условии одномоментного ШФМК среднее количество
оснащения всего заданного объема) отключений данной ВЛ в
– 192 824,9 тыс. руб. (прогноз) грозовой сезон составляло 5.Электротехническое оборудование, аппараты, конструкции и материалы ЛЭП. 12

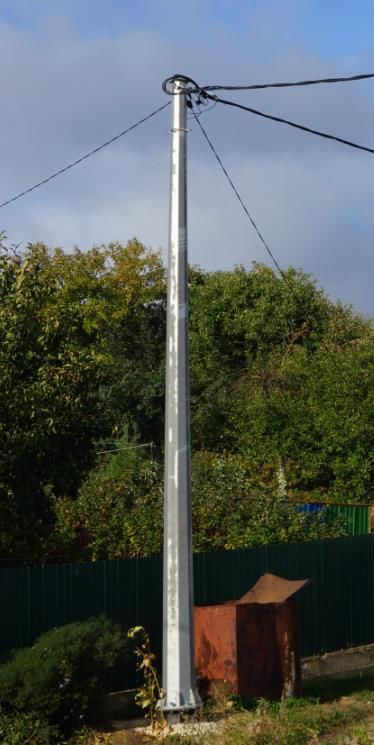

Тема: «Разработка конструкций анкерных стальных многогранных опор для ВЛ-0,4 кВ» (СМО)
Заказчик: Внедрение:
ОАО «МРСК Центра» Эксплуатационный эффект: ВЛ-0,4 кВ от КТП-10/0,4 кВ № 198, с.
1. Обеспечение надежности Сырское Липецкого района, филиал
Исполнитель: электроснабжения потребителей: ОАО «МРСК Центра» -
ООО «СевЗапРегионСтрой» - СМО-0,4 не подвержены излому, «Липецкэнерго».
поэтому отсутствует риск нарушения
Сроки реализации: электроснабжения потребителей от
2013-2014 гг. «эффекта домино» во время стихийных
бедствий;
Цель: - повышенная устойчивость при
Разработка одностоечной анкерной гололедно-ветровых воздействиях;
СМО для ВЛ-0,4 кВ с лучшими, по - вандалоустойчивость и
сравнению с аналогами, технико-
пожаробезопасность.
экономическими показателями
2. Снижение эксплуатационных затрат:
- не подвержены принципиальному
Экономический эффект: ухудшению конструктивного состояния,
Повышение технико-экономических зависящему от длительности
показателей строительства ВЛ: эксплуатации (в течение срока службы -
-высокая скорость строительства; 50 лет), поэтому не требуют замены
-меньший вес, за счет чего или внесения в список опор, на
снижается объем транспортных и которые запрещен подъем;
погрузочно-разгрузочных работ, их - увеличенные сроки контроля
стоимость; технического состояния.
-уменьшение затрат на землеотвод 3. Повышенный (по сравнению с
и СМР за счет одностоечной деревянными опорами) срок службы
конструкции анкерно-угловых СМО. опор – 50 лет.Автоматизация электрических сетей и релейная защита 13
Тема: НИР «Разработка методических указаний и программного обеспечения расчета уставок устройств
автоматического регулирования напряжения трансформаторов (АРНТ) в электрических сетях ОАО «МОЭСК»
Заказчик: Эксплуатационный эффект:
ОАО «МОЭСК» - сокращение времени расчета уставок автоматического регулирования
напряжения трансформаторов для одной ПС ОАО "МОЭСК" до 25 минут;
Исполнитель: - повышение точности расчета уставок АРНТ;
ОАО «НТЦ ФСК ЕЭС» - снижение вероятности возникновения ошибок при расчете уставок АРНТ
вследствие исключения человеческого фактора.
Сроки реализации:
2014 г.
Дальнейшее развитие: РПН тр-ра
интеграция программного обеспечения
Цель: расчета уставок устройств автоматического 1
- обеспечение требуемых уровней регулирования напряжения
напряжения на выводах
приемников потребителей трансформаторов (АРНТ) в Единый РПН
электрической энергии в программно-аппаратный комплекс (ЕПАК) тр-ра
электрических сетях 0,4 кВ и (реализация которого запланирована на 2015
шинах 6-35 кВ подстанций; год) с целью сокращения сроков
-снижение потерь эл. энергии; актуализации баз данных параметров и 2
-увеличение срока службы и настроек электросетевого оборудования, 3
уменьшение числа внеплановых своевременного учета изменений РПН тр-ра
ремонтов оборудования. параметров и настроек электросетевого
оборудования, а также автоматизации
Экономический эффект: обработки результатов контрольных
Снижение потерь электрической измерений, используемых в расчетах уставок U
энергии в распределительной сети АРНТ. 1 3
2Автоматизация электрических сетей и релейная защита 14
Тема: Создание опытного полигона «Цифровая подстанция». Создание прототипа и проведение испытаний
программно-аппаратного комплекса «Цифровая подстанция»
Заказчик: Эксплуатационный эффект:
ОАО «ФСК ЕЭС» Полигон ЦП позволяет:
1. выполнять испытания цифровых устройств контроля, защиты и
Исполнитель: управления нового поколения на базе современных протоколов МЭК
ОАО «НТЦ ФСК ЕЭС»
61850-9.2 и МЭК 61850-8.1, разработку и тестирование оптимальной
структуры «шины процесса» на базе протокола МЭК 61850-9.2,
Сроки реализации:
2011-2014 гг. комплексные испытания средств ЦПС в нормальных и аварийных
режимах, моделируемой электрической сети,
Цель: разработку рекомендаций по проектированию отдельных компонентов
разработка и комплексное ПАК ЦПС и ПАК ЦПС в целом, совершенствование мониторинга и
испытание на опытном полигоне управления электросетевым оборудованием ПС;
основных элементов и подсистем
цифровой подстанции, а также
2. Повысить надежность работы электрических сетей и выполнять
комплексных технических решений переход к «необслуживаемым» подстанциям.
по управлению технологическими
процессами подстанции.
Экономический эффект: В ОАО «НТЦ ФСК ЕЭС» создана
Снижение затрат: первая в РФ «Цифровая
-проектирование – на 5-10%; подстанция», которая
-строительно-монтажные работы – одновременно является
на 5-10%; опытным полигоном для
-себестоимость – на 3-5%; отработки инновационных
-пусконаладочные работы – на 15- решений в данной области
20%;
-эксплуатация – на 5-10%Автоматизация электрических сетей и релейная защита 15
Тема: Разработка, изготовление и внедрение цифрового устройства релейной защиты электроустановок, не
имеющих источника оперативного тока
Заказчик: Эксплуатационный эффект:
ОАО «Тюменьэнерго» Совмещение в одном устройстве ТОР 120 функций комбинированного
блока питания (с питанием от токовых цепей защищаемого
Исполнитель: присоединения) и реле дешунтирования для аварийного отключения
ООО «ИЦ «Бреслер» выключателя позволяет:
- сократить номенклатуру применяемого оборудования;
Сроки реализации: - повысить надежность и безотказность работы за счет сокращения
2013-2014 гг. цепей вторичной коммутации, повреждение которых может привести к
несрабатыванию защиты;
Цель: создание экономичного и - обеспечить нормальное функционирование защиты при полном
компактного устройства, сочетающего исчезновении оперативного тока собственных нужд на объекте.
в себе простоту и отвечающее

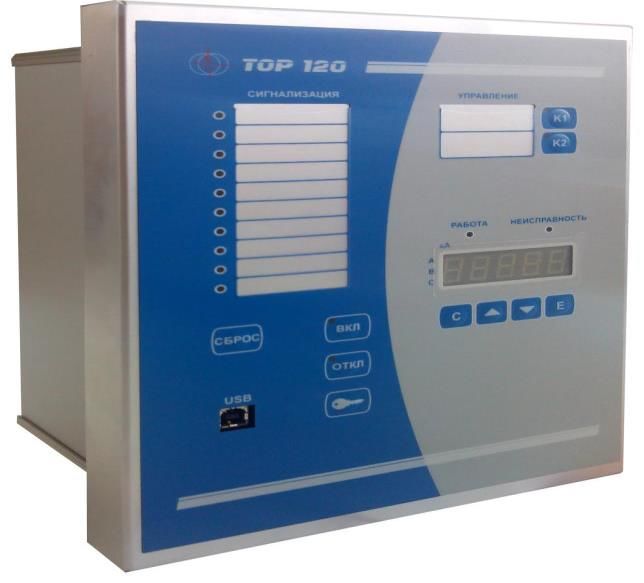

современным техническим Опытный образец ТОР 120
требованиям, предъявляемым к Внедрены в опытно-промышленную
микропроцессорным устройствам РЗА, эксплуатацию 24 опытных образца
а также разработка проектных комплектного устройства защиты и
решений применения автоматики типа «ТОР 120» на ПС
разрабатываемого устройства для 110/10 кВ Южного ТПО филиала ОАО
реконструируемых объектов. «Тюменьэнерго» Тюменские
распределительные сети. Срок
опытно-промышленной эксплуатации:
Экономический эффект:
Снижения затрат:
сентябрь 2014 – июль 2015 гг.
-на реконструкцию и монтаж устройств РЗиА;
-на приобретение дополнительных устройств
РЗиА, за счет расширения функциональности
разработанных устройств ТОР 120.Автоматизация электрических сетей и релейная защита 16
Тема: Создание на современной элементной базе и внедрение в опытную эксплуатацию комплекта селективной
защиты от однофазных замыканий на землю в компенсированных и некомпенсированных сетях напряжением
6-35 кВ, основанной на определении однофазного замыкания на землю в переходных и установившихся
режимах.
Заказчик:
ОАО «МРСК Юга»
Цель:
Исполнитель: Разработка и внедрение Образец индивидуаль-
ОАО «НИИЦ МРСК» новых индивидуальных ного устройства
устройств защиты от защиты от однофазного
Сроки реализации: однофазных замыканий на замыка-ния на землю
2012-2014 гг. землю (далее − ОЗЗ) и (ОЗЗ) типа «ТОР 110-
централизованных устройств ИЗН»
Эксплуатационный эффект: селективной сигнализации
Повышение надежности ОЗЗ, обладающих более
энергоснабжения потребите- высоким техническим
лей и снижение рисков совершенством по
сравнению с существующими
возникновения Опытный образец центра-
устройствами и
технологических нарушений.
обеспечивающих лизованного устройства
сокращение времени на селективной сигнализации
Внедрение: поиск и ликвидацию ОЗЗ типа «Бреслер-0107.
ПС 110/6 кВ «Олимпийская» однофазных замыканий на ОПФ»
ПО «Правобережные землю в сети 6-35 кВ.
электрические сети
«Волгоградэнерго»Надёжность, безопасность и энергоэффективность 17
Тема: Разработка комплекса диагностического оборудования для дистанционной локации мест возникновения
дефектов в изоляции ПС 35-220 кВ.
Заказчик: Эксплуатационный эффект: Применение системы для дистанционной
ОАО «МРСК Волги» локации мест возникновения дефектов в изоляции позволит сократить
аварийность ПС, тем самым повысить надежность и качество
Исполнитель: электроснабжения потребителей, а также сократить время поиска мест
ООО «Димрус» дефектов изоляции, выполняемые стандартными методами
(проводимыми с отключениями оборудования, установкой локальных
Сроки реализации: систем мониторинга). Внедрение системы дистанционной локации
2013-2014 гг. позволяет организовать круглосуточный мониторинг оборудования на ПС,
а также повышает оперативность и эффективность принятия решений о
выводе оборудования в ремонт.
Цель: Разработка и изготовление
системы дистанционной локации
мест возникновения дефектов в В настоящее время проводится
изоляции, позволяющей в режиме опытно-промышленная
on-line удаленно контролировать эксплуатация (ОПЭ) опытного
техническое состояние образца системы
высоковольтного оборудования ПС. дистанционной локации мест
возникновения дефектов в
изоляции ПС «S-Loc» на
Экономический эффект: ПС 110/35/6 кВ «Петровская» Приемные антенны
Своевременное и точное Центрального ПО филиала ОАО
определение мест возникновения «МРСК Волги» - «Саратовские
дефектов в изоляции позволит распределительные сети».
снизить повреждаемость, что Планируемый срок окончания
приведет к уменьшению ОПЭ - декабрь 2015 года. По
технических потерь (недоотпуск, результатам ОПЭ планируется Концентратор
потери), а также уменьшению установить эффективность АРМ
Прибор регистрации
расходов на поиск мест работы системы.
повреждений в изоляции.Надёжность, безопасность и энергоэффективность 18
Тема: Контроль изоляции силовых трансформаторов в полевых условиях на основе системы мониторинга
частичных разрядов
Заказчик:
Эксплуатационный эффект:
ОАО «Кубаньэнерго»
При совместном применении электрических (высокочастотных
Исполнитель: датчиков тока) и акустических датчиков, возможно определение
ЗАО НПО «Техносервис-электро» источника частичного разряда внутри силового трансформатора, и
тем самым определение места дефектов в изоляции даже на их
Сроки реализации: начальном этапе. Система предотвращает аварийные ситуации,
2012-2014 гг. ускоряет поиск дефектов изоляции, сокращает время ремонтных
работ и контролирует качество их выполнения.
Цель: Контроль изоляции
трансформаторов, для оценки текущего
ее состояния в оперативном режиме (без
отключения электроустановки), путем В 2014 году проведены
анализа наличия и роста интенсивности измерения характеристик ЧР в
частичных разрядов изоляции активной части
трансформаторов на 5 ПС 110
Экономический эффект: кВ ОАО «Кубаньэнерго» (ПС
Система позволяет, предупреждая 110 кВ Почтовая, ПС 110 кВ
аварийный выход из строя Старо-Щербиновская, ПС 110
трансформаторов, получить кВ Щербиновский с/с, ПС 110
значительный экономический эффект кВ Журавская, ПС 110 кВ
путем снижения эксплуатационных Лебеди). Выданы
издержек, затрат на ремонтно- рекомендации по дальнейшей
восстановительные работы и затрат от эксплуатации
недоотпуска электроэнергии.Надёжность, безопасность и энергоэффективность 19
Тема: НИР «Разработка общих технических требований и типовых технических решений к автоматизированной
системе мониторинга и диагностики оборудования подстанции ОАО «МОЭСК»
Заказчик: Эксплуатационный эффект:
ОАО «МОЭСК» В случае внедрения предлагаемая комплексная автоматизированная система
Исполнитель: мониторинга и диагностики оборудования подстанций ОАО «МОЭСК»
ЗАО «Техническая инспекция ЕЭС» (модульная трехзвенная архитектура с использованием отдельных
программно-аппаратных решений с взаимной интеграцией на основе
открытых стандартов и технологий) позволит:
Сроки реализации: - продлить срок службы диагностируемого оборудования подстанций;
2014 г.
- повысить надежность электроснабжения за счет предотвращения аварийных
отключений.
Цель: - оптимизировать режимы эксплуатации оборудования в соответствии с
определение требований и разработка
типовых технических решения по
техническим состоянием.
созданию современной системы
мониторинга и диагностики состояния Разработанные
оборудования подстанции в целом и ее технические требования
интеграции со смежными системами
технологического управления и решения планируются к
включению в проект
сооружения
Экономический эффект: инновационной
Снижение стоимости системы подстанции 110 кВ
мониторинга и диагностики (СМиД) «Медведевская» (раздел
высоковольтного оборудования на 24%.
Снижение затрат на аварийные
«Автоматизированная
ремонты оборудования. система мониторинга и
Снижение трудозатрат на эксплуатацию диагностики
СМиД на 38%. подстанции»)Надёжность, безопасность и энергоэффективность 20
Тема: НИОКР «Разработка методики и устройства дистанционного выявления повреждённых изоляторов
воздушных линий 6-35 кВ»
Заказчик: Цель:
ОАО «МРСК Северного Кавказа» Разработка способа дистанционного определения места
повреждения изоляции воздушной линии электропередачи с
применением высоковольтного зондирования.
Исполнитель: Изготовление опытного образца устройства для технической
ООО «НИИ энерготехнологий» реализации способа дистанционного определения места
повреждения изоляции воздушной линии электропередачи с
применением высоковольтного зондирования.
Сроки реализации:
2012-2014 гг.
Эксплуатационный эффект:
Уменьшение времени отыскания поврежденного
изолятора и, как следствие, сокращение
трудозатрат на обслуживание воздушных линий
электропередачи 6-35 кВ
Экономический эффект:
Сокращение эксплуатационных затрат.
Снижение недоотпуска электрической энергии,
связанного с аварийными отключениями ВЛ.Надёжность, безопасность и энергоэффективность 21
Тема: Разработка программно-аппаратных средств диагностики состояния конструктивной части ВЛ 35-220 кВ,
эксплуатируемых в условиях Крайнего Севера Западной Сибири, для оперативного обследования, оценки и
прогнозирования изменения технического состояния конструктивной части ВЛ 35-220 кВ
Заказчик: Эксплуатационный эффект:
ОАО «Тюменьэнерго» - своевременное выявление дефектов конструктивной части ВЛ;
- своевременное проведение профилактических и ремонтно-восстановительных
Исполнитель: работ на ВЛ;
ОАО «Институт «ЭНЕРГОСЕТЬПРОЕКТ» - предупреждение возникновения аварийных ситуаций при выявлении развития
дефектов на ранней стадии.
Сроки реализации:
2012-2014 гг. Экономический эффект:
Ожидаемый экономический эффект определяется после получения опытного образца
Цель: в рамках выполнения ОКР и заключается в снижении эксплуатационных затрат за счет
- разработка методических указаний своевременного и эффективного планирования проведения профилактических и
по применению оперативных методов ремонтно-восстановительных работ на ВЛ, в возможности предупреждения
обследования и оценки технического возникновения аварийных ситуаций при их своевременном выявлении.
состояния всех компонентов ВЛ;
- разработка функционально-
компоновочных схем программно- С учётом положительных
аппаратных средств для оперативного результатов НИР принято
обследования (оперативной съемки), решение об изготовлении
оценки и прогнозирования изменения опытного образца
технического состояния конструктивной программно-аппаратного
части ВЛ 35-220 кВ, моделирование комплекса системы
системы; диагностики состояния
- разработка технических решений по конструктивной части ВЛ 35-
применению программно-аппаратных 220 кВ в срок до 30.10.2015 с
средств системы диагностики, последующим проведением
прогнозирования аварийности ОПЭ.
конструктивной части ВЛ 35-220 кВ.Надёжность, безопасность и энергоэффективность 22
Тема: Создание системы контроля технического состояния ВЛ 110-220 кВ по «горячим точкам» на основе
температурно-токовых датчиков.
Заказчик: Эксплуатационный эффект:
ОАО «ФСК ЕЭС» Возможность определения фактического состояния отдельного элемента
ВЛ для контроля технического состояния ВЛ, планирования проведения
Исполнитель: ремонтов и повышения надёжности ВЛ при осуществлении функций
ООО «Тесмек Рус» передачи и распределения электроэнергии.
Сроки реализации: Внедрение планируется на
2013-2014 гг. ВЛ 220 кВ «Конаково –
Радищево 1» в 2016 -2017 гг.
Цель:
Разработка опытного образца системы дистанционного
температурного контроля контактных соединений и отдельных
элементов ВЛ (шлейфовых соединений, натяжных и соединительных
зажимов), осуществляющей сбор, хранение, передачу информации о
техническом состоянии ВЛ и предложению оптимальных решений по
устранению выявленных дефектов ВЛ.
Экономический эффект:
Снижение затрат на обходы, осмотры, выполнение ремонтных работ,
снижение ущерба от недоотпуска электроэнергии.
Дополнительный эффект за счёт увеличения пропускной способности
ВЛ под контролем датчиков системы мониторинга ВЛ.Надёжность, безопасность и энергоэффективность 23
Тема: НИОКР - Разработка системы динамической компенсация реактивных нагрузок при резких изменениях
нагрузок в сети с возможностью регистрации изменений нагрузки сети, формирования и выгрузки отчетных форм
по событиям
Заказчик: Эксплуатационный эффект:
ОАО «МРСК Центра и Приволжья» ▪ Применение устройств динамической компенсации реактивной
Исполнитель: мощности позволяет уменьшить колебания напряжения на шинах
ООО «МПП «Энерготехника» подстанции и тем самым повысить качество электрической энергии на
отходящих фидерах
Сроки реализации: ▪ Использование устройств динамической компенсации позволяет
2012-2014 гг.
снизить потери электроэнергии в линиях электропередачи и
Цель: трансформаторах
Создание системы оперативного ▪ Кроме того, применение системы динамической компенсации ведет к
поддержания режимов увеличению нагрузочной способности подстанции
эксплуатации оборудования
сетей РСК за счет динамической Экономический эффект:
компенсации реактивных Определяется для каждого Шины
нагрузок при их резких
конкретного объекта.
изменениях в реальном времени,

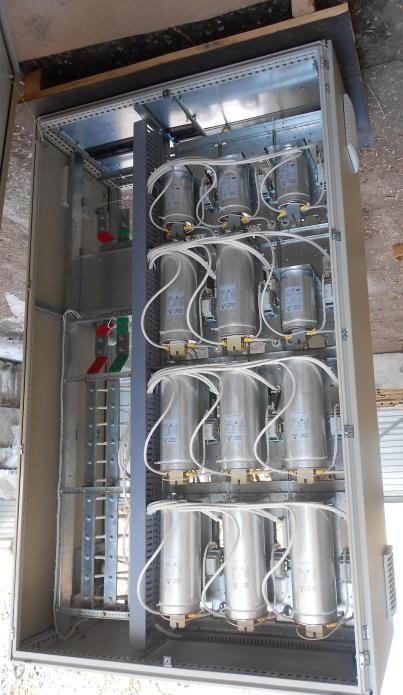

с возможностью построения Применение опытного образца на Конденсатор MKK
50 квар
трендов и анализа причин. фидере № 2 ПС «Щегловская» в Разрядный
течение 3 месяцев позволило резистор
снизить величину потерь
Проведена ОПЭ опытного образца электроэнергии на 59,23 % (73,5
Кабель-канал
устройства динамической тыс. кВт∙ч) при одинаковой
компенсации на ПС «Щегловская» нагрузке в аналогичном периоде
филиала ОАО «МРСК Центра и
Приволжья» - Тулэнерго в 2014 г. Конденсатор MKK
25 кварПодготовка персонала 24 Тема: Разработка методических материалов для проведения обучения электротехнического персонала на оборудовании распределительных устройств с использованием тренажера распределительных устройств энергосистем Заказчик: Эксплуатационный эффект: ОАО «МРСК Юга» Обучение электротехнического персонала Исполнитель: ЗАО «Межрегиональное производственное объединение технического комплектования» Сроки реализации: 2012-2014 гг. Цель: Приобретение электротехническим персоналом практических навыков выполнения оперативных Здание ОАО «МРСК Юга», переключений в нормальном и г. Ростов-на-Дону. аварийном режимах работы, обслуживания и ремонта оборудования ЗРУ.
Вы также можете почитать
