Cisco Connect Москва, 2017 - Цифровизация: здесь и сейчас
←
→
Транскрипция содержимого страницы
Если ваш браузер не отображает страницу правильно, пожалуйста, читайте содержимое страницы ниже
Cisco
Connect
Москва, 2017
Цифровизация:
здесь и сейчас
Развитие WiFi на публичных
прощадках
Опыт реализации WiFi высокой
плотности
Юлия Андрианова Менеджер по
развитию бизнеса Cisco
Алексей Чувилин Менеджер по
развитию бизнеса КРОК
© 2017 Cisco and/or its affiliates. All rights reserved.
Развитие WiFi на публичных прощадках Юлия Андрианова Менеджер по развитию бизнеса Cisco © 2017 Cisco and/or its affiliates. All rights reserved.
Изменения в области публичного WiFi
- Регулирование публичного WiFi
- Высокая плотность WiFi клиентов
- Дополнительные сервисы и аналитика от сети WiFi
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 4
Регулирование публичного WiFi
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 5
Регулирование
Дополнительный спектр в 5ГГц
• Решением ГКРЧ от 7 мая 2007 г.№ 07-20-03-001, с поправкой решением ГКРЧ от 29 февраля 2016 г. № 16-36-03 с
февраля 2016 года в 5ГГц выделено 5150-5350МГц и 5650-5850МГц, а также увеличена разрешеннаяя ЭИИМ до
200мВт при максимальной спектральной плотности ЭИИМ 10 мВт/МГц. Т.о. можно спланировать в 5ГГц 4 канала по
80МГц, 2 по 160МГц или комбинации
• В соответствии с Постановлением Правительства Российской Федерации N 539 от 12 октября 2004 г. РЭС стандарта
802.11ас, а также РЭС предыдущих стандартов Wi-Fi, не являющихся оконечным (пользовательским) оборудованием,
необходимо регистрировать в Роскомнадзоре
“Закон о wi-fi по паспорту”
• 758-е Постановление “О внесении изменений в некоторые акты Правительства Российской Федерации в связи с
принятием Федерального закона "О внесении изменений в Федеральный закон "Об информации, информационных
технологиях и о защите информации" и отдельные законодательные акты Российской Федерации по вопросам
упорядочения обмена информацией с использованием информационно-телекоммуникационных сетей”.
Требования наличия операторской лицензии для предоставления сервиса гостевого WiFi
в публичных местах
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 6
Высокая плотность WiFi клиентов
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 7
Высокая плотность WiFi клиентов
Показателен пример Cisco Live 2017 в Берлине, Berlin Messe
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 8
Беспроводная сеть –
отличия от прошлогодней
• Первая крупная инсталляция 200 x 3800 AC wave 2
• Dual 5Ghz FRA (Flexible Radio Assignment)
• 5GHz ONLY “CiscoLive2017” SSID по всему
помещению
• “CiscoLive2017_legacy2.4” SSID там, где не было
dual 5Ghz
• WLAN в служебных помещениях
• Клиент на первом месте – сервисы
геопозиционирования с MazeMap – интегрированы
в приложение CiscoLive Event
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 9
10

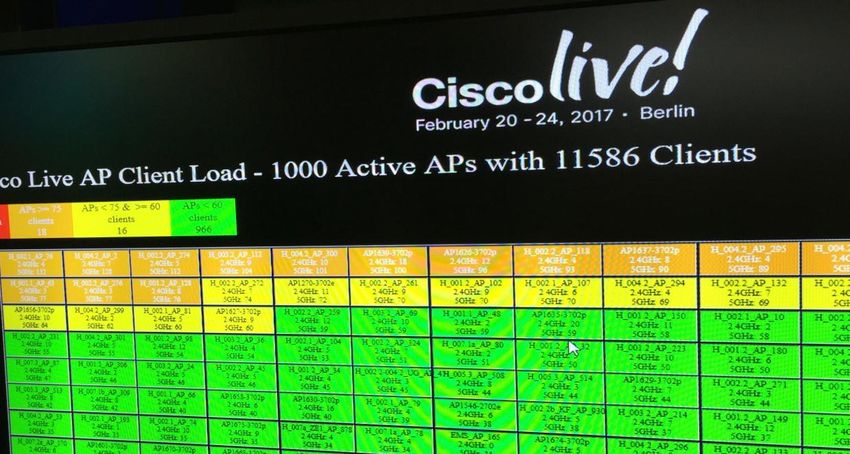

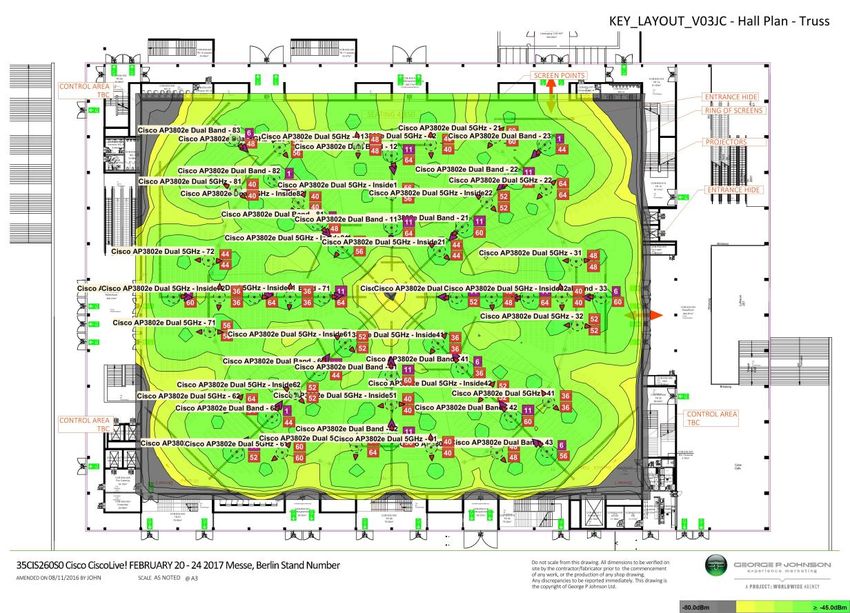

Дополнительно к инфраструктуре
помещения
Покрытие 802.11ac на 100%
Дополнительная емкость в коридорах, покрытие туалетов
Customer Appreciation area – дополнительная емкость с dual 5Ghz

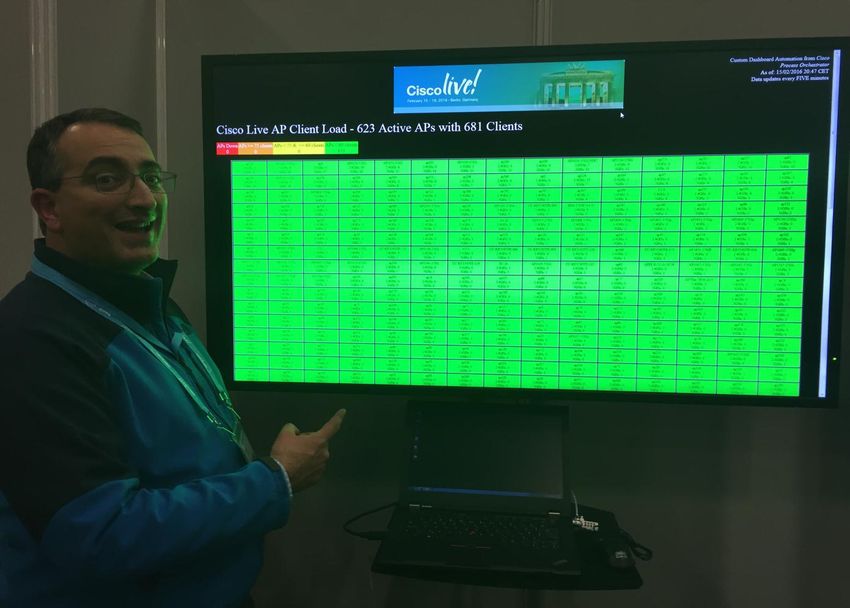

2016 = 230 ТД (основные) + 393 (дополнительные) = 623
2017 = 449 ТД (основные) + 554 (дополнительные) = 1,003
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 11Keynote Arena – 100% 5ГГц
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 12Customer Appreciation – залы 18,19 и 20
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 13Приложение Cisco Event
Использование MazeMap
6000
4777
5000
4000 3167 3410
2959
3000
2000 1616
954 825 751
1000
0
Monday Tuesday Wednesday Thursday
Users Searches
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 14Первая успешная крупная инсталляция
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 15Новшества в этом году
• 5ГГц 802.11ac – единственный гарантированный сервис по всей
площадке
• 2.4ГГц доступен лишь в некоторых зонах
• 3800 FRA для зон с высокой плотностью – Keynote Arena, Customer
Appreciation
• MazeMap для геопозиционирования посетителей в приложении
CiscoLive (blue dot)
• CMX on-prem
• Meraki для регистраций вне мероприятия (в отеле)
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 1614,100 одновременных подключений!
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 17CiscoLive 2017 Берлин в цифрах
Метрика CLEUR BERLIN 17 CLEUR BERLIN 16 Прирост
Площадь мероприятия 42,000 м2 35,000 м2 + 20%
Зарегистрировано (чел.) 12,611 11,016 + 14.5%
Точек доступа 1,003 621 + 62%
Микс 802.11ac W2 20% 0
Пиковое кол-во клиентов 14,100 11,042 + 28%
Уникальных клиентов 27,099 24,262 + 12%
Микс 11ac / 11n 76.5 / 16% .11n 31 / 63% + 146%
Микс 5ГГц 92.5% 50% + 86%
Объем трафика 29.5Tb 16.8Tb + 75%
Микс IPv6 23% 12% + 92%
Микс клиентов Apple 49% 49% n/c
Клиентский трафик от устр. Apple 61% 58% + 5%
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 18Очевидно преимущество 5ГГц
C – Available for Cisco Infrastructure only
E – Available for Exhibitor use
CiscoLive Берлин 2017, частотный план – ETSI 5ГГц
Red – Disabled in software for compliance
UNII-1 UNII-2 UNII-2 Extended UNII-3
5150 – 5250 5250 – 5350 5470 – 5725 MHz 5725 – 5825 MHz
200mW 200mW 1W 2.5W
5180 5200 5220 5240 5260 5280 5300 5320 5500 5520 5540 5560 5580 5600 5620 5640 5660 5680 5700 5745 5765 5785 5805 5825
36 40 44 48 52 56 60 64 100 104 108 112 116 120 124 128 132 136 140 149 153 157 161 165
8 CHANNELS - Indoor Only 11 CHANNELS / 8 USABLE - Indoor or Outdoor Use Outdoor Only
No additional
No additional requirements DFS & TPC Mandatory for Europe to EN 301.893 v 1.5.1
requirements
Autonomous or Unified Control
Main Halls
Mushroom C C C C C C C C C C C C E E E E E E E C C C C E
Hall 2.1 C C C C C C C C C C C C E E E E E E E C C C C E
Hall 2.2 C C C C C C C C C C C C E E E E E E E C C C C E
Hall 3 C C C C C C C C C C C C E E E E E E E C C C C E
Hall 4.1 C C C C C C C C C C C C E E E E E E E C C C C E
Hall 4.2 C C C C C C C C C C C C E E E E E E E C C C C E
Hall 6 C C C C C C C C C C C C E E E E E E E C C C C E
Hall 7 - all C C C C C C C C C C C C E E E E E E E C C C C E
City Cube
Level 1 C C C C C C C C C C C C E E E E E E E C C C C E
Level 2 C C C C C C C C C C C C E E E E E E E C C C C E
Level 3 C C C C C C C C C C C C E E E E E E E C C C C E
** Channels 120 through 128 disabled with introduction of EN 301.893 v1.5.1 in July 2010Дополнительные сервисы в сетях WiFi
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 21Варианты использования
Навигация Proximity Аналитика Использовани
Marketing е
пространстваГиперлокация Виртуальный бикон • Три или более точек доступа с • Три или более биконов антенной и модулем • Отсутствие физических биконов • Радиообследование • Гибкое управление из Облачного • Установка приложения на Центра устройство не требуется • Требуется установки приложения • Улучшенные точность и частота на устройство обновлений с приложением
4 дня на Cisco Live: понедельник-четверг
Только технические Вся конференция
семинары
24
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 24CMX – 1 цифра
https://10.100.253.41
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 25CMX – геопозиционирование…
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 26Приложение Cisco Event
Использование MazeMap
6000
4777
5000
4000 3167 3410
2959
3000
2000 1616
954 825 751
1000
0
Monday Tuesday Wednesday Thursday
Users Searches
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved.
BRKEWN-2012 27 27Примеры проектов публичного WiFi
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 28Технологическая эволюция на Играх
Игры в Токио впервые используют компьютер и
Фото-финиш на Играх в впервые церемония открытия в цвете транслируется
Стокгольме через спутник в США. Результаты Игр сохранены на
компьютере впервые.
Впервые Игры в Берлине с ТВ
трансляцией из Олимпийской Первый web сайт
Деревни Олимпийских Игр в Атланте
набирает 189 млн визитов Первая инфраструктура
полностью на IP для Зимних
Игр в Ванкувере
ТВ команды привозят на
самолете ленты с записями с
Игр в Риме в Нью Йорк для
широкого показа, меняя Игры в Лос
возможности публики Анжелесе впервые
наблюдать за Олимпийскими использовали Первая конвергентная
Играми емейл 3,600 часов вещания с Игр в сеть IP на Играх в
Пекине, превышает время Лондоне, самая
Технологии зарабатывают себе передовая из всех
вещания всех предыдущих
место благодаря первой живой ранее внедренных на
Игр вместе
радиотрансляции Олимпийский и

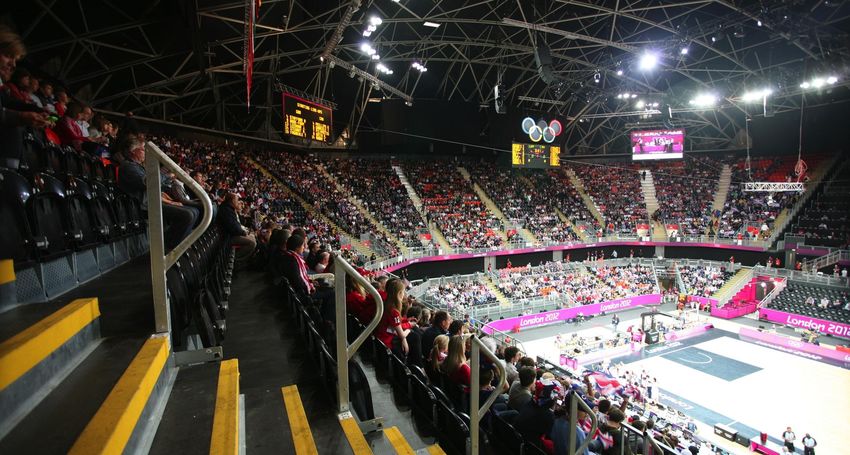

Паралимпийских ИграхИгры в Лондоне 2012:
• Первая сеть Wi-Fi высокой плотности
• Сложная инфраструктура, развернутая BT, предоставляла публичный доступ в WiFi, служебный для
работников и атлетов, а также подключала систему проверки билетов
• Первая сеть Wi-Fi, реализованная как критически важная инфраструктура
• Олимпийский Парк ежедневно принимал более 170,000 болельщиков, емкость сети позволяла
подключить 50% посетителей
• Поддержка по принципу 24x7х4 во время ИгрТехнологический масштаб в Лондоне 2012 • 10,500 атлетов, 4,200 атлетов-паралимпийцев • 20,000 пресса и медиа • 205 международных трансляций– 5+ млрд зрителей • 8.8 млн билетов • 180,000 в день болельщиков в Парке • 200,000 частов тестирования • 80,000 подключений с ~94 площадок • 1800 Точек Доступа • 16,500 IP Phones • 14,000 мобильных телефонов • 14,000 cable TV outlets • 900 Intel & Unix серверов • 100 высокопроизводительных коммутаторов
Arena Pernambuco, Arena da Amazonia, Arena da Baixada, Mineirão, Arena Corinthians
Recife, BR Manaus, BR Curitiba, BR Belo Horizonte, BR São Paulo, BR
Maracanã, Estádio Beira-rio, Estádio Castelão, Arena Pantanal, Arena das Dunas,
Rio de Janeiro, BR Porto Alegre, BR Fortaleza, BR Cuiabá, BR Natal, BRПартнерство
РИО 2016
Официальный Официальный Официальный Официальный
Партнер и Партнер и Поставщик Партнер Партнер
Поставщик Паралимпийских ИГР Бразильского Бразильской
Олимпийских Игр в в Рио 2016 Олимпийского Команды
Рио 2016 Комитета• 5 млрд зрителей
• 18 млрд просмотров web страниц
• 3.5 млрд онлайн просмотров
видео контента
• 1 млрд посетителей официального
web сайта Олимпийского комитета
• 130 млн часов просмотра видео на
мобильных устройствах
• Проверка 9 млн билетовТехнологии
Игр
15,000 подключенных атлетов из 204 стран
Подключение в 31 здание и 8000 комнат
25,000 представителей прессы
Порты LAN -100.000
Беспроводные Точки Доступа - 7,000
Firewalls/IPS/IDS -150
Сервера - 550Сетевая безопасность +235,000 подключенных устройств Более 1.4 петабайт данных передано в сети за время Игр (70 лет просмотра видео потока с HD качеством.) Более 4 млн угроз безопасности, от нарушений политик до инцидентов Distributed Denial of Service (DDoS) были обнаружены и предотвращены системой безопасности Cisco При защите всех официальных сайтов и мобильных приложений Рио 2016 было обнаружено 40 млн угроз, заблокировано 23 млн атак и предотвращено 223 атаки DDoS 400 атак в секунду....

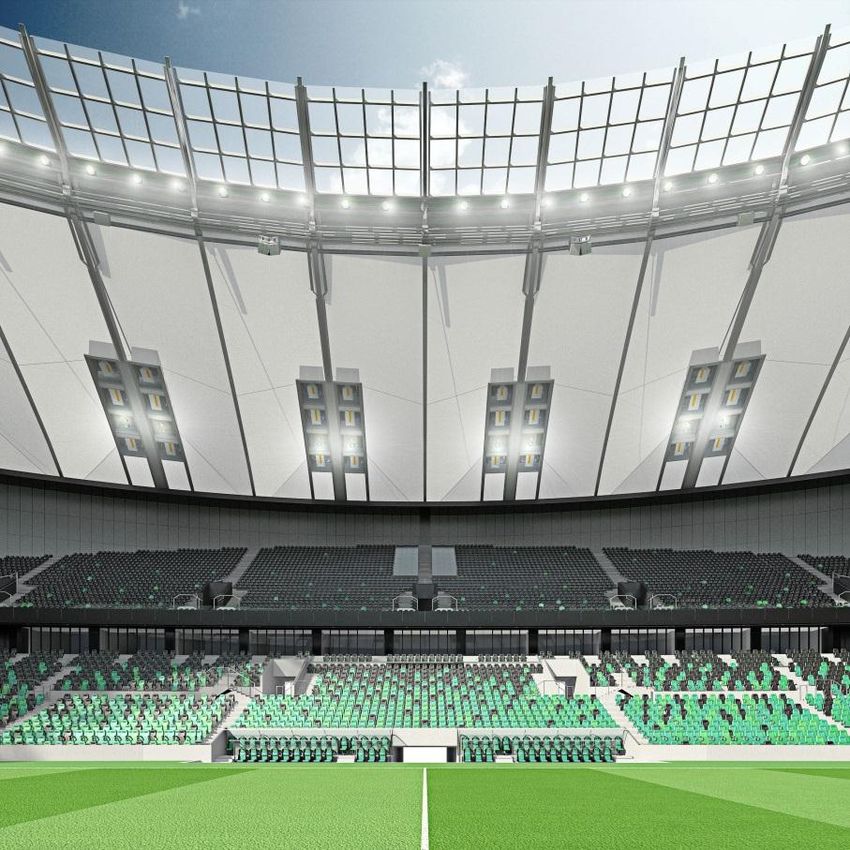

Стадион в Краснодаре
1я реализация стадионного Wi-Fi в России
• HD WiFi на оборудовании Cisco
• Вместимость стадиона "Краснодар" - 34 тыс. человек
• 35% посетителей имеют возможность подключаться к
Wi-Fi
• Максимальное количество одновременных
подключений к HD Wi-Fi составило 9,5 тысячи, со
средней скоростью передачи данных 3,5 Мбит/с
• Покрытие 100% чаши стадиона
• IP TV (Internet Protocol Television, технология
цифрового телевидения), Digital Signage (технология
централизованного управления сетью экранов)
обеспечивают трансляцию матчей и рекламных
сообщений на 300 цифровых экранах стадиона
Источник: http://www.comnews.ru/content/105088/2016-12-09/krok-

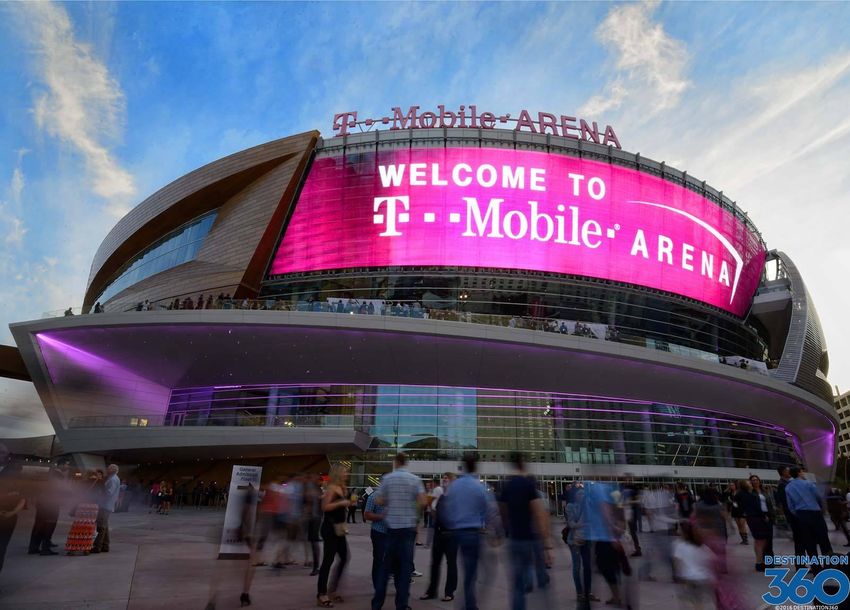

osnastil-krasnodar#ixzz4SoQe2zucT-Mobile Arena Лас Вегас Арена оборудована для любого типа мероприятий: концерты, фестивали, баскетбол, частные мероприятия.... Основная цель – создать уникальный по удобству опыт для гостей На входе и выходе - таргетированные сообщения Информация о трафике, загрузке паркинга в реальном времени Навигация по помещениям Дополнительные продажи Интеграция с системой лояльности Отслеживание посетителя на всем протяжении визита Одна точка распределения контента по всей арене Любой HD контент на любое устройство Уникальный контент для каждого посетителя Экосистема от Cisco http://demand.cisco.com/MGM
Музей русского импрессионизма Cisco СМХ с гиперлокацией
Музей русского импрессионизма
Cisco СМХ с гиперлокацией
Интеллектуальное мобильное приложение, способное с высокой точностью рассчитать местоположение устройства, дает
возможность пользователю свободно ориентироваться в музейном пространстве, а Музею ‒ получать ценные
аналитические данные о перемещениях посетителей.
Новое приложение Ruslmp можно загрузить, подключившись к сети Wi-Fi, развернутой в залах музея. Оно проведет
экскурсанта по экспозициям, расскажет о русском импрессионизме и предоставит дополнительные сведения о
представленных экспонатах. Приложение включает аудио- и видеогид, срабатывающие непосредственно возле
экспонатов, афишу, календарь мероприятий с возможностью приобрести билеты на них, интерактивную схему и раздел с
подробным описанием всех экспонатов музея. Кроме того, с помощью развернутой Wi-Fi-сети посетитель может
определить свое местоположение в зале и проложить маршрут до интересующего объекта.
Приложение Музея получило высшую награду
в Международном фестивале аудиовизуальных и
мультимедийных технологий в сфере наследия
F@IMP 2.0, который проводится AVICOM.
Фестиваль призван выявить лучшие примеры
создания и распространения аудиовизуальной
продукции и инновационных цифровых
технологий, инициированных и/или
реализованных музеями и институтами
наследия.Анализ использования офисных
помещений
• Использует геопозиционирование в
WiFi сети
• Панель управления с :
• Текущей утилизацией помещений
относительно расчетной
• Недоиспользуемость/ избыточная
скученность людей
• Шаблоны перемещений сотрудников
• Анализ ‘До’ и ‘После’
• Возможности по сокращению затрат
• Анализ трендов
• Rifiniti, партнер Cisco по разработкам,
использует CMX для сбора аналитики
рабочей средыCMX дает преимущества для бизнеса –
University of British Columbia использует CMX для сбережения электроэнергии
Бизнес цели
• «Зеленая» репутация Университета
• Сокращение затрат и снижение углеродных выбросов
• Использует существующую сеть Университета
Решения
• Cisco Wireless, 5,000 точек доступа
• Cisco Connected Mobile Experiences
• Siemens HVAC System
• Приложение Sensible Building Science
Преимущества для бизнеса
• UBC сберегает 7-10% затрат на энергию и ожидает
сбережение более, чем 10% в дальнейшем
59,000 студентов и 15,000 факультетов

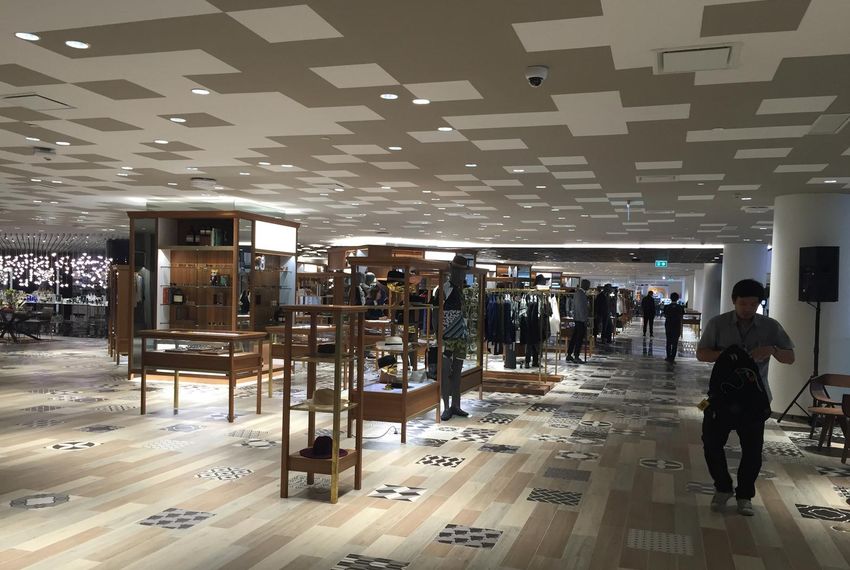

• Возврат инвестиций за 3 годаSiam-Piwat Discovery Mall - Тайланд
“Преимущества сети с Гиперлокацией в
вовлечении клиентов … клиентам нравятся
персонифицированные предложения с
использованием местоположения …”
• Аналитика
Этаж, магазин, зоны
• Использование приложения
Разработка Excel
• Вовлечение по зонам
На основе геолокации и истории
покупокОпыт реализации WiFi высокой плотности. Алексей Чувилин Менеджер по развитию бизнеса КРОК © 2017 Cisco and/or its affiliates. All rights reserved.
#CiscoConnectRu
Спасибо за внимание!
Оцените данную сессию в мобильном приложении
конференции
www.facebook.com/CiscoRu
Контакты:
www.vk.com/cisco
Тел.: +7 495 9611410
www.instagram.com/ciscoru www.cisco.com
www.youtube.com/user/CiscoRussiaMedia
© 2017 Cisco and/or its affiliates. All rights reserved.Вы также можете почитать
